Механизм замка CISA 56405 (BS64 мм) без торцевой планки
- Код DE-00105647
- Бренд Cisa

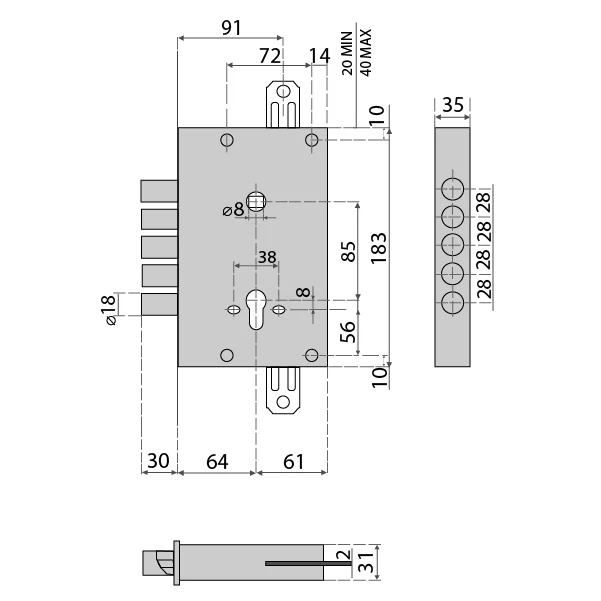

Спецификация
- Артикул 41537
- Общая высота корпуса 183 мм
- Общая ширина корпуса 125 мм
- Общая высота с планкой 203 мм
- Ширина планки 35 мм
- Толщина планки 2 мм
- Диаметр ригелей 18 мм
- Количество ригелей/их расстояние между центрами 5 / 28 мм
- Расстояние от торца до центра ригелей 30 мм
- Верхний допуск монтажа 20-40 мм
- Расстояние от края корпуса до центра квадрата ручки 38 мм
- Расстояние от центра квадрата до центра ключевого отверстия 8 мм
- Расстояние от центра квадрата до нижнего края корпуса 56 мм
- Глубина корпуса от планки к задней стенке 91 мм
- Расстояния по горизонтали до монтажных отверстий 64 / 61 мм
- Длина резьбового стержня/глубина монтажной части 31 мм
- Габариты лицевой части замка 35х203 мм
- Рабочая высота узла/монтажная высота 183 мм
- Тип установки замка для металлических дверей
- Механизм закрытия сердцевиной
- Страна-производитель товара Италия
- Тип товара Врезной замок
Дрель-шуруповёрт аккумуляторный Bosch Professional GSR 150С 18V бесщёточный 2×8.0 А·ч 84·150 Нм 0-2200 об/мин патрон 13 мм
Дрель-шуруповёрт ударный аккумуляторный Bosch EasyImpact 18V-40 18В коллекторный 2×2А·ч 20·38Нм 0-430/0-1630об/мин патрон 10мм
Дрель-шуруповёрт аккумуляторный Milwaukee M18 BLDDRC-402C 18В бесщёточный 2х4А·ч 60 Нм 550/1700 об/мин быстрозажимной патрон 13 мм
Гайковерт ударный аккумуляторный Makita TW141DWME 10.8В щёточный 2×4А·ч 145Нм 2600об/мин квадрат 3/8"
Замок MOTTURA 5-ригельный 5 ключей Art. 50798D000056CR с накладками, левый (1.06.01) Хром
Замок RZ A07-04S-01 дверей контейнера Нержавеющая сталь
Механизм замка CISA 56425 (BS67,5 мм) Хром матовый
Замок MOTTURA 4-ригельный с защитой под цилиндр и под тяги 85971D28T левый (антибампинг)
Механизм замка CISA 56415 (BS64*85мм) без торцевой планки
Замок AMIG 1 ригель мод.340 + цилиндр 60 мм Черный
Замок YLI ригельный YB-500B(LED) NC врезной для СКУД (без питания закрыт) 192×25×37мм
Замок AMIG 4 ригеля мод.120 - 50/85 + цилиндр 60 мм Антик
Для этого товара еще не было оставлено ни одного отзыва.
Если Вы хотите оставить отзыв, авторизуйтесь, пожалуйста, на сайте
АвторизоватьсяОсновное о модели Механизм замка CISA (BS64 мм) без торцевой планки
Механизм замка CISA (BS64 мм) без торцевой планки — это врезной механизм европейского типа, предназначенный для установки во внутренние и входные двери. Его конструкция обеспечивает плавную работу засова и высокую точность срабатывания при повороте ключа. Отсутствие торцевой планки позволяет встраивать механизм в дверное полотно без внешних выступов, что делает его идеальным для дверей с декоративными накладками или узкими профилями. Бэксет 64 мм гарантирует комфортное размещение ручки на удобном расстоянии от края двери.
Для чего используется
Механизм применяется для установки в:
- входные металлические или деревянные двери со скрытым монтажом;
- внутренние межкомнатные двери, где требуется точная и аккуратная установка;
- двери с декоративными наличниками или профильными системами;
- технические двери, где необходима надежная фиксация без выступающих элементов.
Главные преимущества
- Отсутствие торцевой планки — эстетичный вид и простота установки.
- Бэксет 64 мм — комфортное расстояние для пользователя, предотвращает касание ручки о коробку.
- Тихий и плавный ход механизма — комфортное закрывание без усилий.
- Прочная металлическая конструкция — устойчивость к нагрузкам и долговечность.
- Совместимость с европейскими цилиндрами стандарта DIN.
- Простая интеграция в системы скрытого монтажа или дизайнерские двери.
Совместимость с другими комплектующими
Механизм подходит для дверных ручек CISA, AGB, Mottura, Kale, Abloy и других брендов. Совместим с большинством стандартных цилиндров и накладок. Благодаря универсальной конструкции может использоваться в дверях из различных материалов — дерева, металла, МДФ или композитов.
Советы по монтажу или выбору
При монтаже важно учитывать отсутствие торцевой планки: необходимо точно разметить место врезки, чтобы механизм плотно встал на свое место. Для обеспечения бесшумной работы рекомендуется использовать качественную смазку и проверять правильность установки ригеля. При выборе обращайте внимание на тип цилиндра — модель совместима с большинством евроцилиндров.
Сравнительная таблица
| Модель | Бэксет | Особенность |
|---|---|---|
| CISA (BS60 мм) | 60 мм | Стандартное расстояние для большинства дверей |
| CISA (BS64 мм) | 64 мм | Без торцевой планки, скрытый монтаж |
| CISA (BS70 мм) | 70 мм | Для массивных дверей и широких полотен |
Краткий вывод
Механизм замка CISA (BS64 мм) без торцевой планки — это надежное и современное решение для установки в дизайнерские двери или конструкции со скрытым монтажом. Он обеспечивает плавную работу, долговечность и эстетичный внешний вид без выступающих элементов.
